Einsatz der dynamischen Simulation bei der Planung einer 9-straßigen SBR-Anlage
Beim SBR-Verfahren laufen alle Prozesse der biologischen Abwasserreinigung, die sonst in verschiedenen Becken räumlich getrennt sind, zeitlich entkoppelt in einem Reaktor ab. Aufgrund der geplanten 9-Straßigkeit und der damit verbundenen Komplexität der Anlage, ist die dynamische Simulation ein erforderliches Werkzeug, um die notwendige Anlagenautomatisierung zu überprüfen und weiterzuentwickeln.
Ausgangssituation
Die Kläranlage Beggen (Luxemburg) wird auf eine Anschlussgröße von 450.000 EW erweitert. Aktuell wird das Abwasser über einen Biofilter (Biostyr) gereinigt. In Zukunft soll eine Kombination aus einer 9-straßigen SBR-Anlage und einem nachgeschaltetem Biofilter zur Abwasserreinigung eingesetzt werden, um die strengen Stickstoff-Ablaufwerte von 1 mg NH4-N/l (2h-MP) und 8 mg Nges/l (24h-MP) bei 10°C sicher einzuhalten.
Unsere Leistungen
Die WiW mbH ist mit die Durchführung einer dynamischen Simulation der SBR-Anlage beauftragt und an der Entwicklung des Regelungssystems beteiligt. Mithilfe der Simulationen kann die zu erwartende Reinigungsleistung der Kläranlage im Ausbauzustand eruiert und das geplante Regelungskonzept geprüft und weiterentwickelt werden. Wichtigste Kernpunkte sind dabei:
- Identifikation kritischer Lastfälle
- Ermittlung der Ablaufwerte
- Bestimmung der Häufigkeitsverteilung der benötigten Luftmengen
- Überprüfung der hydraulischen Aufnahmefähigkeit der SBR und Speicherbecken

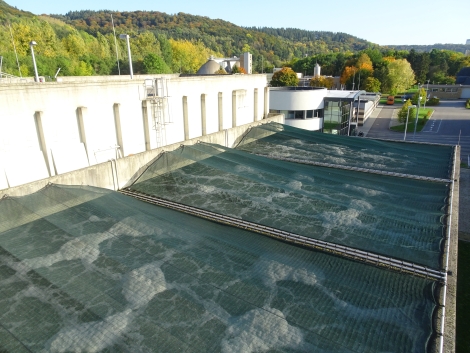

Biofilter (Biostyr) auf der KA Beggen
